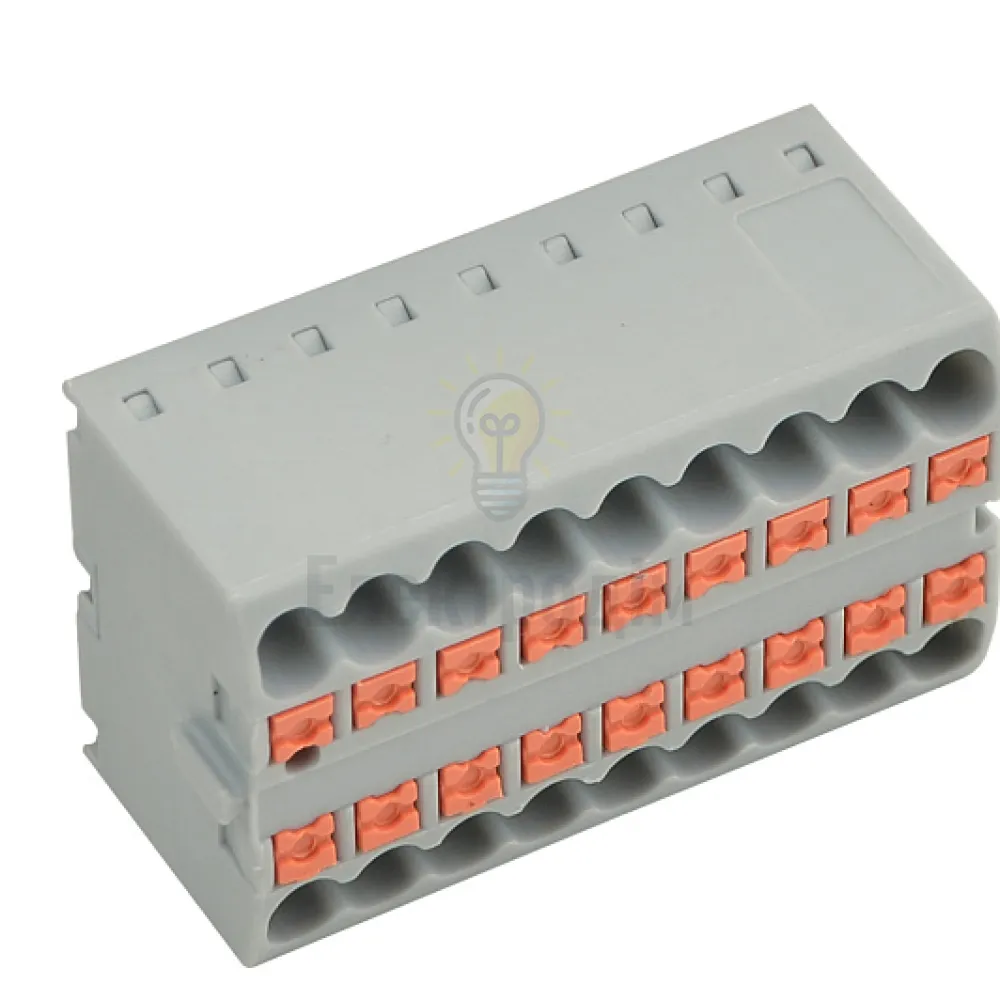

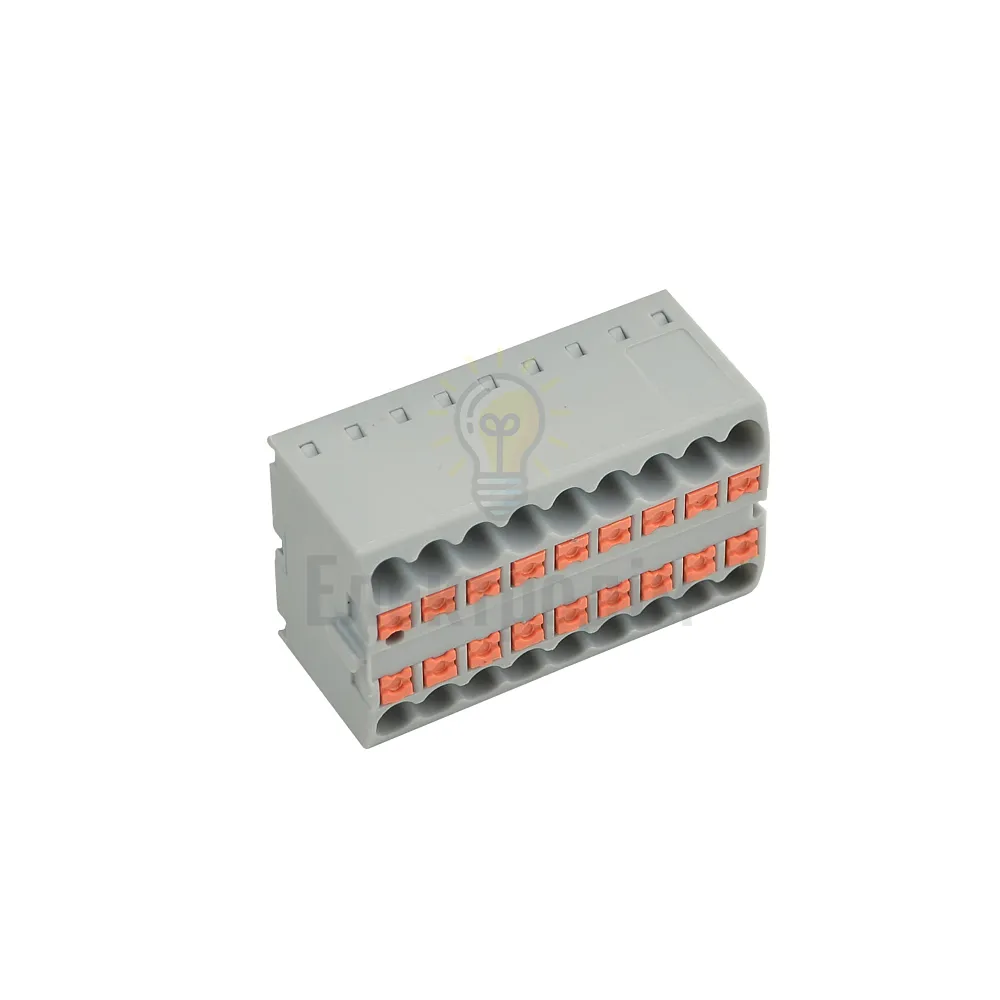

З’єднувальний клемний блок CTP-18 A0130010154

З’єднувальний клемний блок CTP-18 (безгвинтовий затискний), IP20, 24A, 450V, арт. A0130010154

З’єднувальний клемний блок CTP-18 призначений для безгвинтового з’єднання та розгалуження (розподілу) мідних провідників однакових або різних перерізів у розподільчих щитах, шафах керування та монтажних панелях. Конструкція забезпечує швидке підключення провідників у затискний контакт без використання гвинтового притиску, що зменшує час монтажу та підвищує повторюваність якості з’єднання.

Клемний блок має 18 контактів (отворів), сервісний отвір для оперативної діагностики щупами та бокові замки, які дозволяють з’єднувати клемники між собою в блок без додаткових інструментів. Підключення виконується фронтально (не бокове), що спрощує візуалізацію підвідних ліній і ліній відводу в щиті. Для встановлення на DIN-рейку 35 мм або монтажну панель використовуються адаптери (постачаються окремо): тип A для горизонтального монтажу, тип B для вертикального, а також фланцеві (гвинтові) для кріплення безпосередньо на панель.

Основні характеристики



Тип клемника: затискний знімний з’єднувальний (безгвинтовий)



Модель: CTP-18



Кількість контактів (отворів): 18



Номінальний струм Ie: 24 A



Номінальна напруга Ue: AC 450 V



Ступінь захисту: IP20



Діапазон перерізів: одножильні 0,2…4 мм² / багатожильні 0,2…2,5 мм²



Переваги


• Безгвинтовий затиск — швидкий монтаж та стабільний контакт.


• Кнопка важеля для звільнення проводу із затискного контакту.


• Сервісний отвір для оперативної діагностики щупами.


• Фронтальне підключення — зручна візуалізація підвідних ліній і відводів.


• Бокові замки — з’єднання клемників у блок без додаткових інструментів.


• Корпус не підтримує горіння; робоча температура -25…+60 °C.



Сфери застосування


• Розподільчі щити та щити освітлення (з’єднання/розгалуження ліній).


• Шафи керування та автоматики (кола керування й допоміжні ланцюги).


• Монтажні панелі, розподільчі вузли, клемні збірки.
