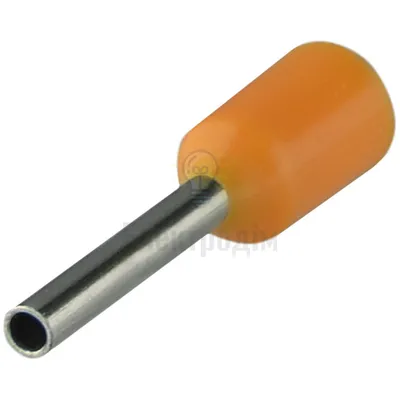

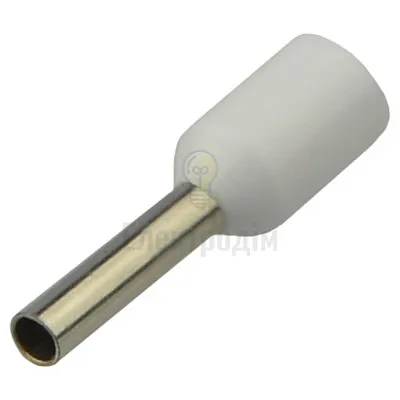

Трубчасті ізольовані наконечники

Трубчасті ізольовані наконечники (також відомі як втулкові наконечники, НШВІ або серія НТ) — це незамінний витратний матеріал для професійного електромонтажу. Вони призначені для овіконцювання гнучких багатожильних мідних проводів (класу 3 та вище, таких як ПВС, ПВ-3, ПВ-4, КГ) перед їх підключенням до клемних колодок, автоматичних вимикачів, ПЗВ, контакторів та іншого силового обладнання.

Основне завдання втулкового наконечника — об'єднати окремі мідні дротинки багатожильного кабелю в єдиний монолітний штир. Це запобігає їх перетисканню, розриву або розплетенню під час затягування гвинтового чи пружинного затискача, гарантуючи надійний електричний контакт та пожежну безпеку з'єднання.

Конструкція та ключові переваги

• Електротехнічна луджена мідь: Контактна втулка виготовлена з високоякісної міді з гальванічним покриттям оловом. Це захищає метал від окислення, гарантує низький перехідний опір та відсутність нагріву під навантаженням.
• Ізольована ПВХ-манжета: Виконує роль захисного ізолятора та розширюється біля основи, що дозволяє швидко й без перешкод заводити багатожильний провід всередину наконечника.
• Кольорове маркування: Колір ізолятора відповідає конкретному перерізу провідника (згідно зі стандартами DIN 46228-4 або прийнятими колірними гамами виробників), що суттєво спрощує підбір та монтаж у щиті.
• Варіанти довжини гільзи: В асортименті представлені наконечники зі стандартною (8–12 мм) та подовженою (18 мм) робочою частиною для глибоких посадкових гнізд потужної автоматики.

Різновиди втулкових наконечників у розділі

У цьому розділі ви знайдете всі популярні типи наконечників для будь-яких завдань:

• Одинарні (НШВІ / НТ): Для опресування одного багатожильного проводу перерізом від 0.5 мм² до 50 мм².
• Подвійні (НШВІ-2 / НТ2): З розширеною манжетою для одночасного заведення та опресування двох проводів однакового перерізу (зручно для створення шлейфів у щитку).
• З подовженою гільзою (18 мм): Для підключення до силових крос-модулів, ввідних автоматів, інверторів, генераторів та зарядних станцій.

Сфера застосування

Втулкові наконечники застосовуються під час збирання розподільчих щитів, підключення побутової техніки (електрокотлів, варильних поверхонь), сонячних електростанцій, силових шаф, а також при монтажі систем автоматизації та освітлення.

Порада щодо монтажу

Для якісного з'єднання опресування наконечників слід виконувати спеціальним інструментом — прес-кліщами (кримперами) із квадратним, шестигранним або трапецієподібним профілем обтиску. Використання пасатижів чи кусачок не забезпечує належної щільності контакту.
