Лічильник електроенергії модульний 1ф 40А AWM-1 A0090040105

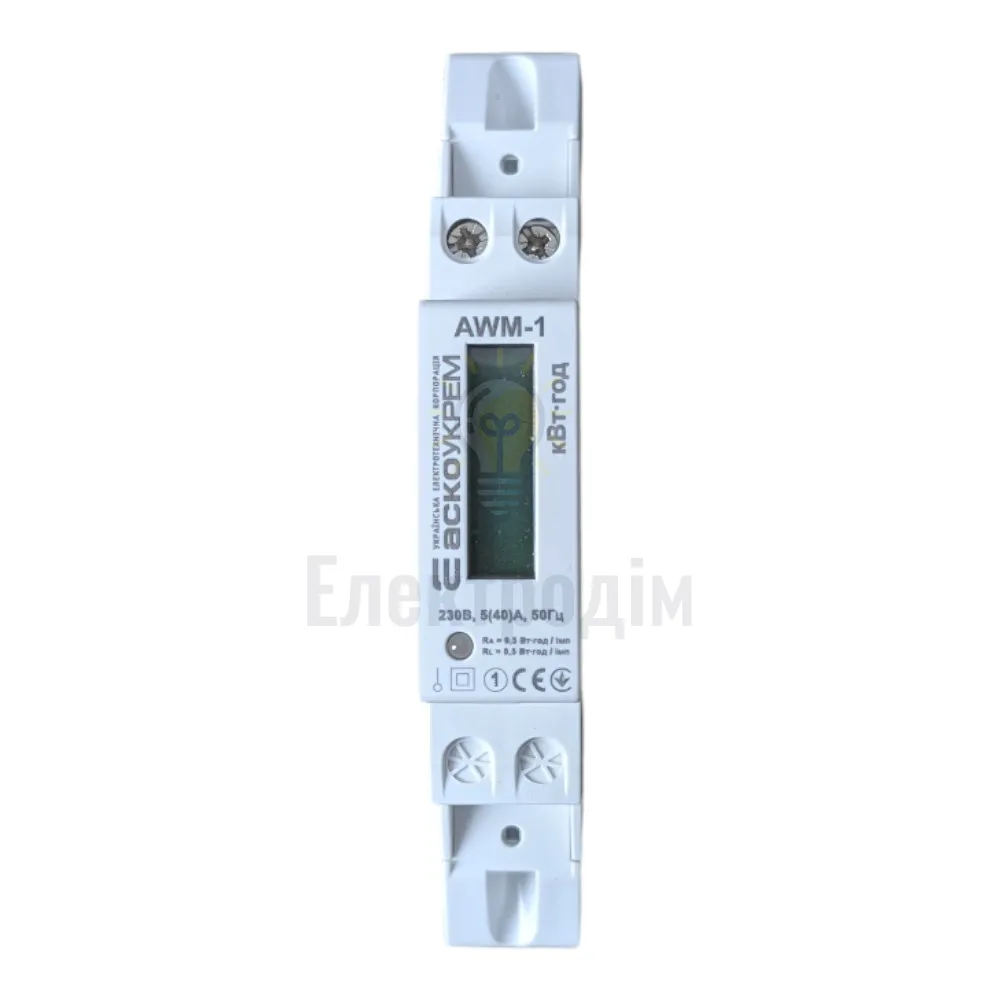

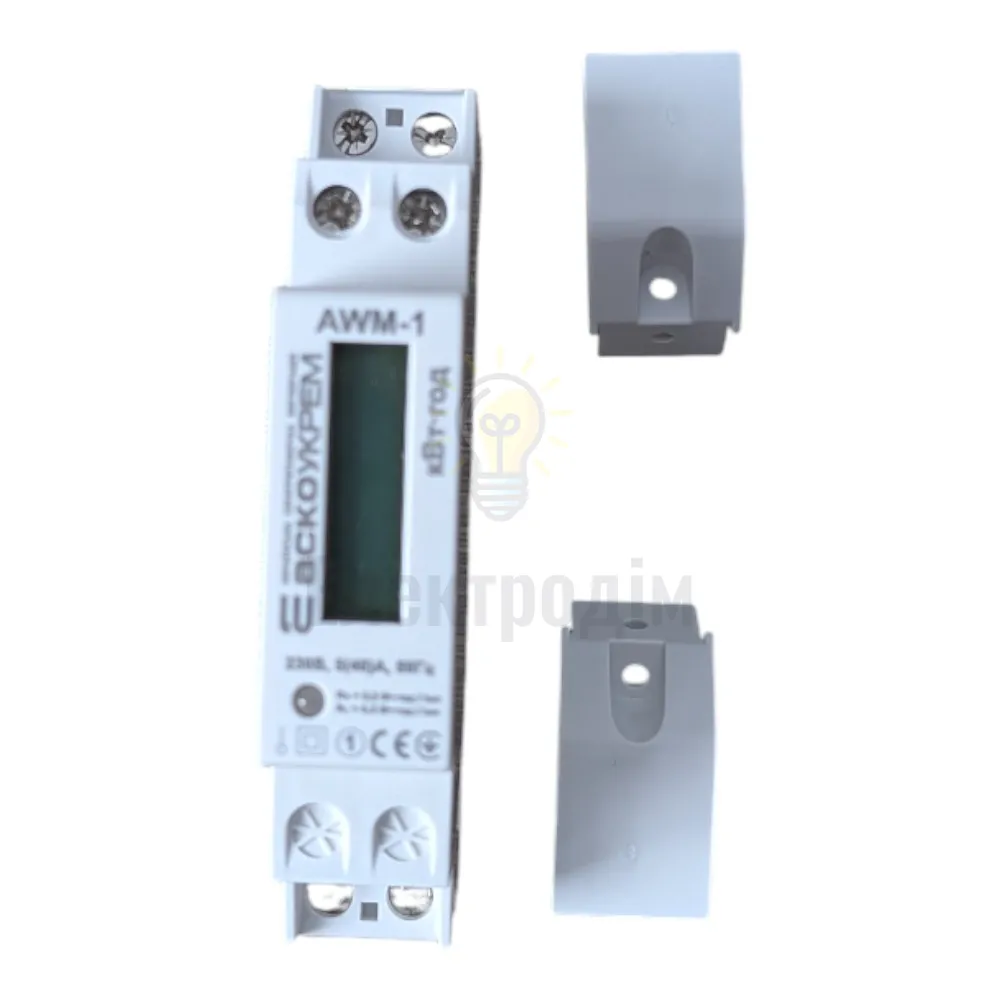

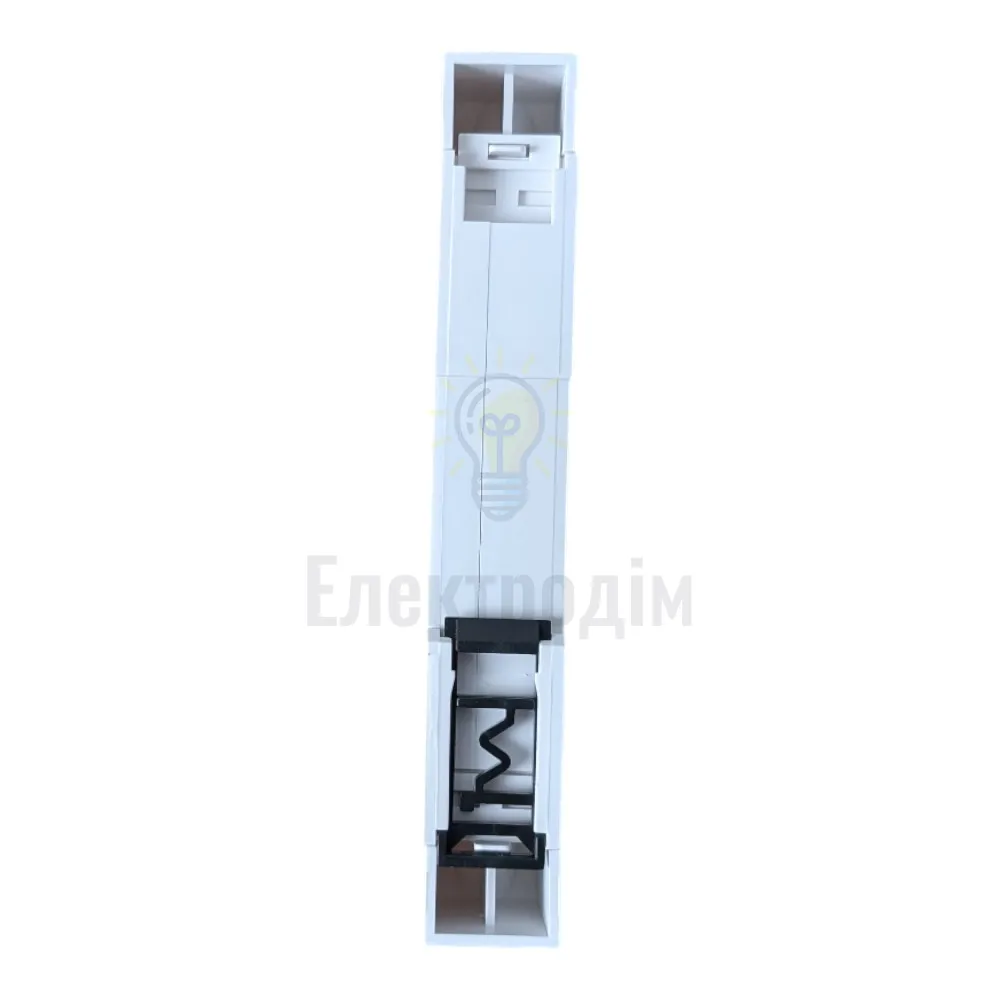

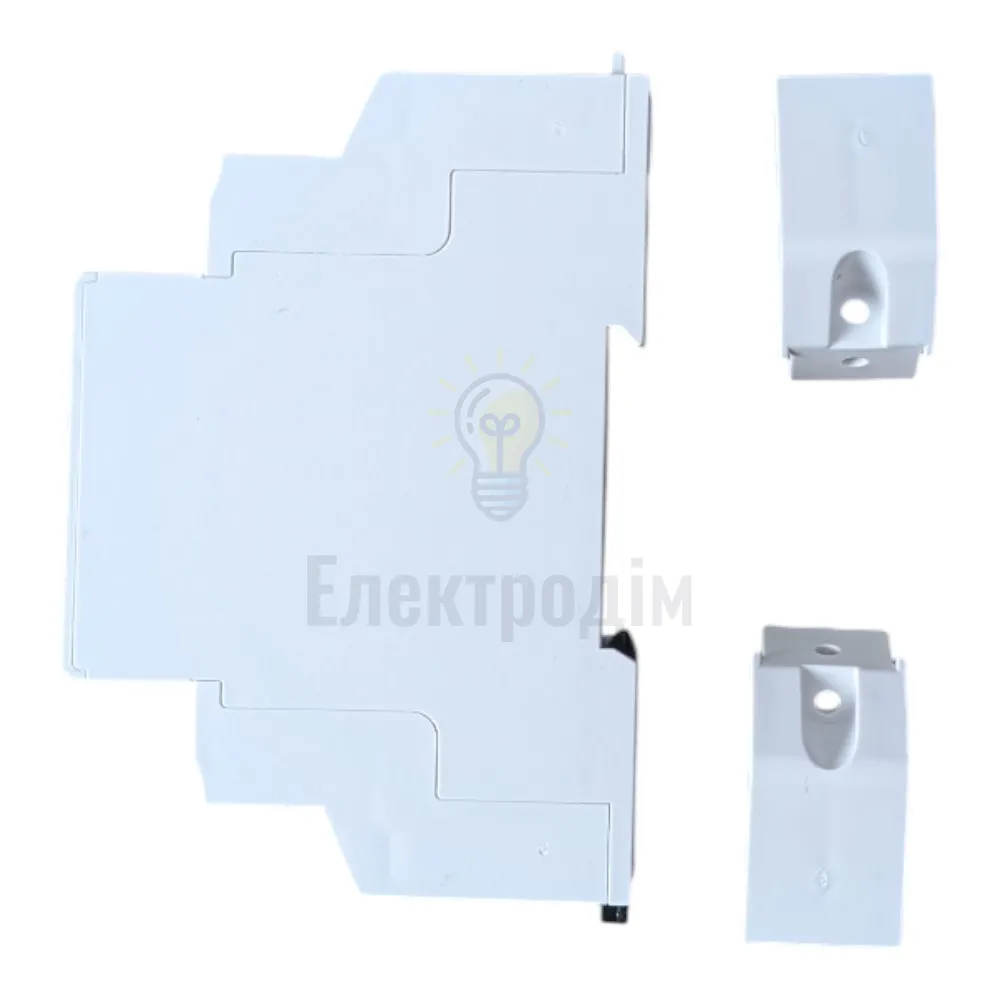

    Модульний лічильник електроенергії АСКО-УКРЕМ AWM-1 призначений для вимірювання та некомерційного обліку активної електроенергії в однофазних мережах змінного струму. Прилад встановлюється на DIN-рейку 35 мм, має 1-модульний формфактор (18 мм) та забезпечує відображення накопиченої енергії на РК-дисплеї в кВт·год.

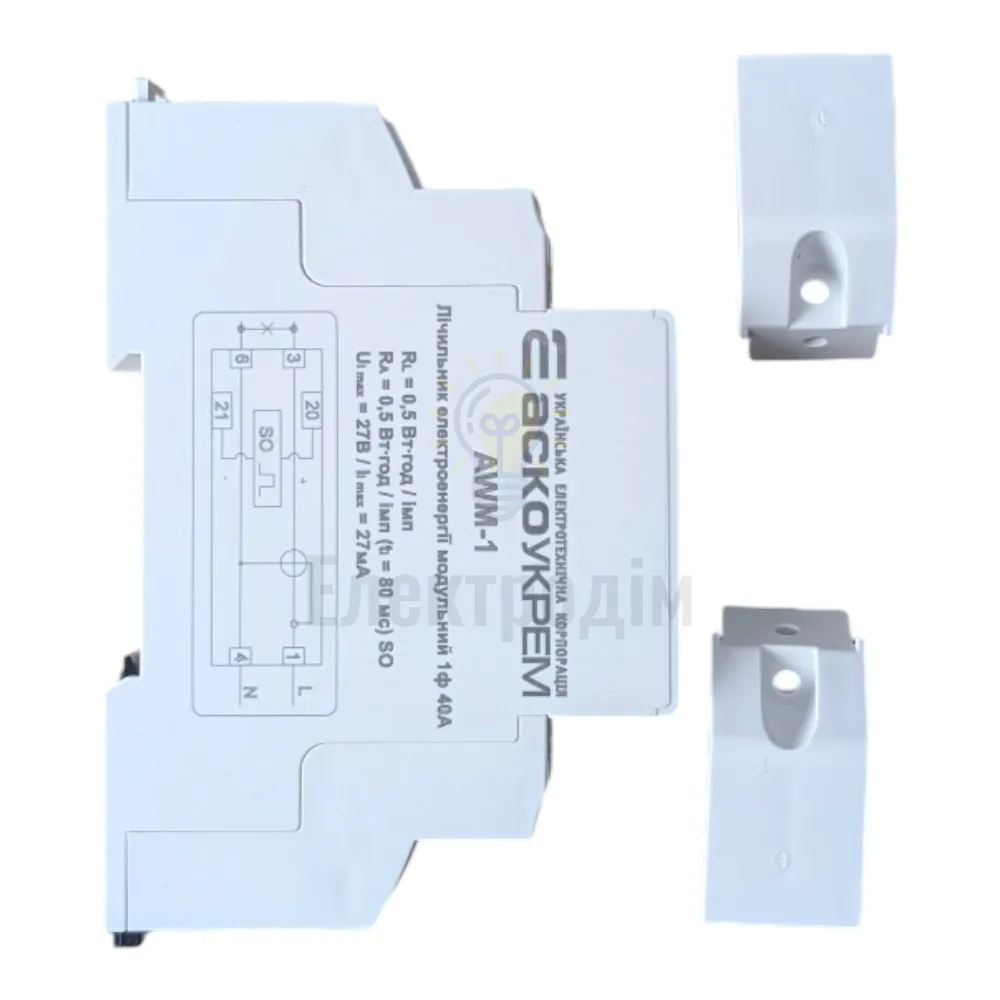

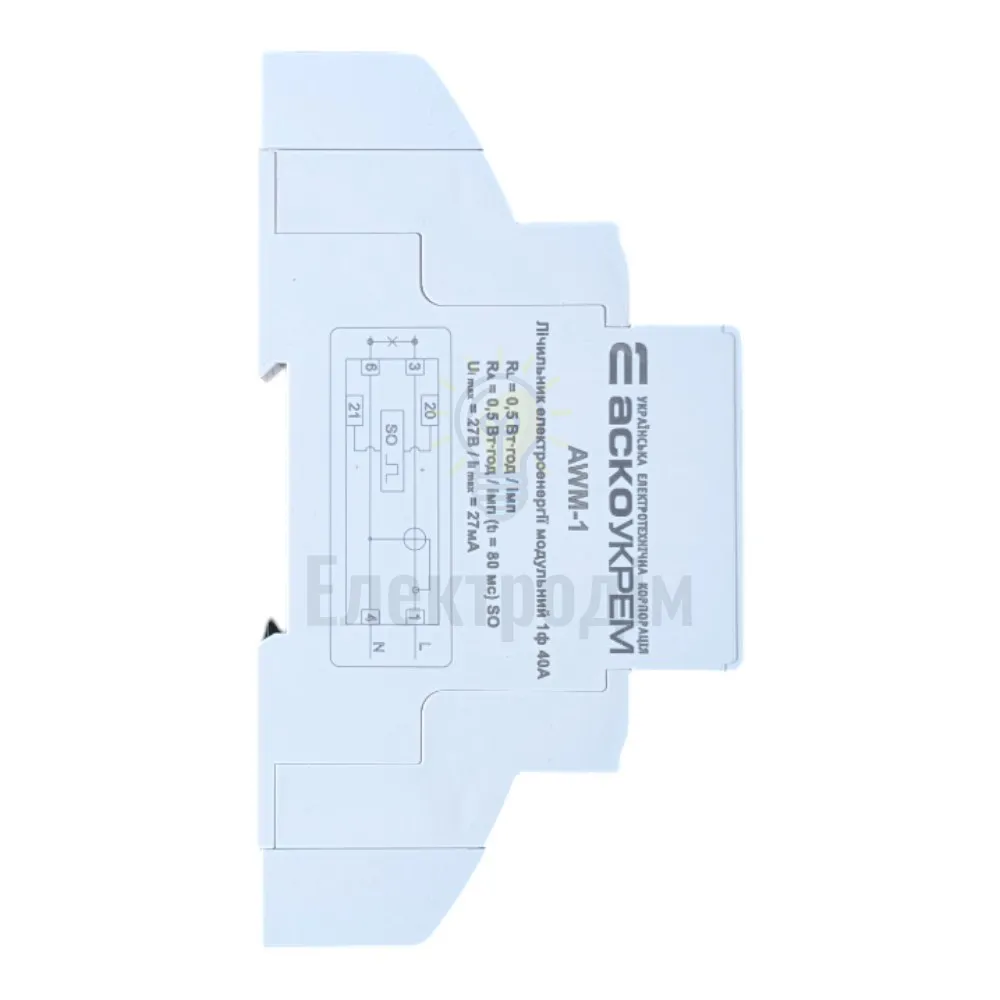

    Лічильник підтримує імпульсну індикацію споживання (червоний LED) та виходи для дистанційного зчитування: контактний імпульсний вихід (клеми 20–21) і транзисторний імпульсний вихід, що потребує зовнішнього живлення постійною напругою. Константа імпульсів становить 2000 імп/кВт·год (0,5 Вт·год/імп). Передбачена комунікація Modbus RTU (customized) для інтеграції в системи моніторингу та обліку.


Основні характеристики



Мережа: однофазна, полюсність 1P+N



Номінальна робоча напруга: AC 230 В



Діапазон робочої напруги: 110–300 В



Номінальна частота: 50 Гц



Діапазон робочої частоти: 50–60 Гц ±10%



Базовий струм Ib: 5 А



Максимальний номінальний струм Imax: 40 А



Діапазон робочого струму: 0,25–30 А



Власне споживання потужності: ≤2 Вт



Клас точності: 1



Ступінь захисту: IP51



Комунікація: Modbus RTU (customized)



Переваги



Компактний корпус 1 модуль (18 мм) для щитового монтажу



РК-дисплей для зчитування накопиченої енергії в кВт·год



Імпульсний вихід 2000 імп/кВт·год для контролю та інтеграцій



Підтримка Modbus RTU для систем диспетчеризації



Збереження даних після знеструмлення: ≥20 років



Сфери застосування



Квартири, будинки, побутові щити



Офісні та комерційні приміщення



Технічні шафи, щитові, допоміжні лінії контролю навантаження



Примітки з монтажу та експлуатації (з інструкції)



Монтаж виконується кваліфікованим персоналом при знеструмленій мережі



Для багатодротових провідників рекомендовано застосовувати наконечники/гільзи



Момент затягування затискачів: 1,5 Н·м



Робоча температура: −25…+55 °C; висота ≤2000 м; середня вологість 75% при +25 °C
