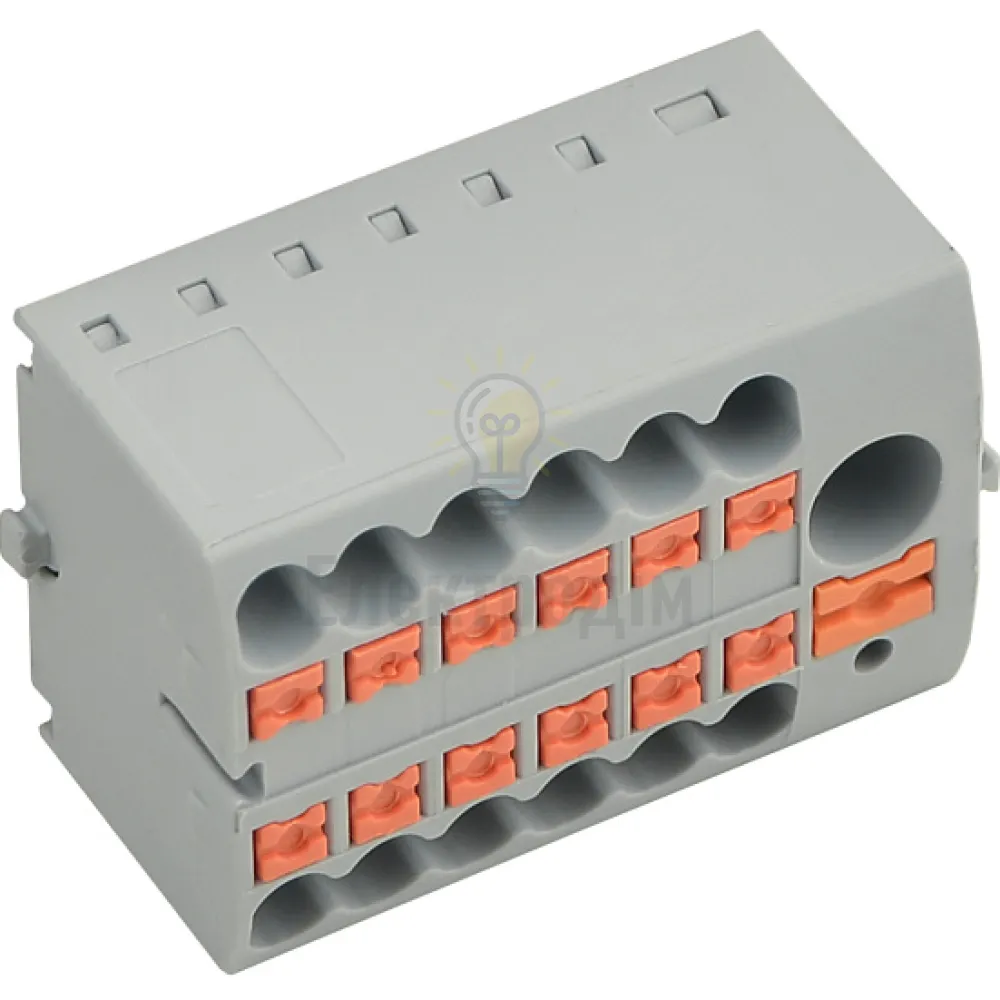

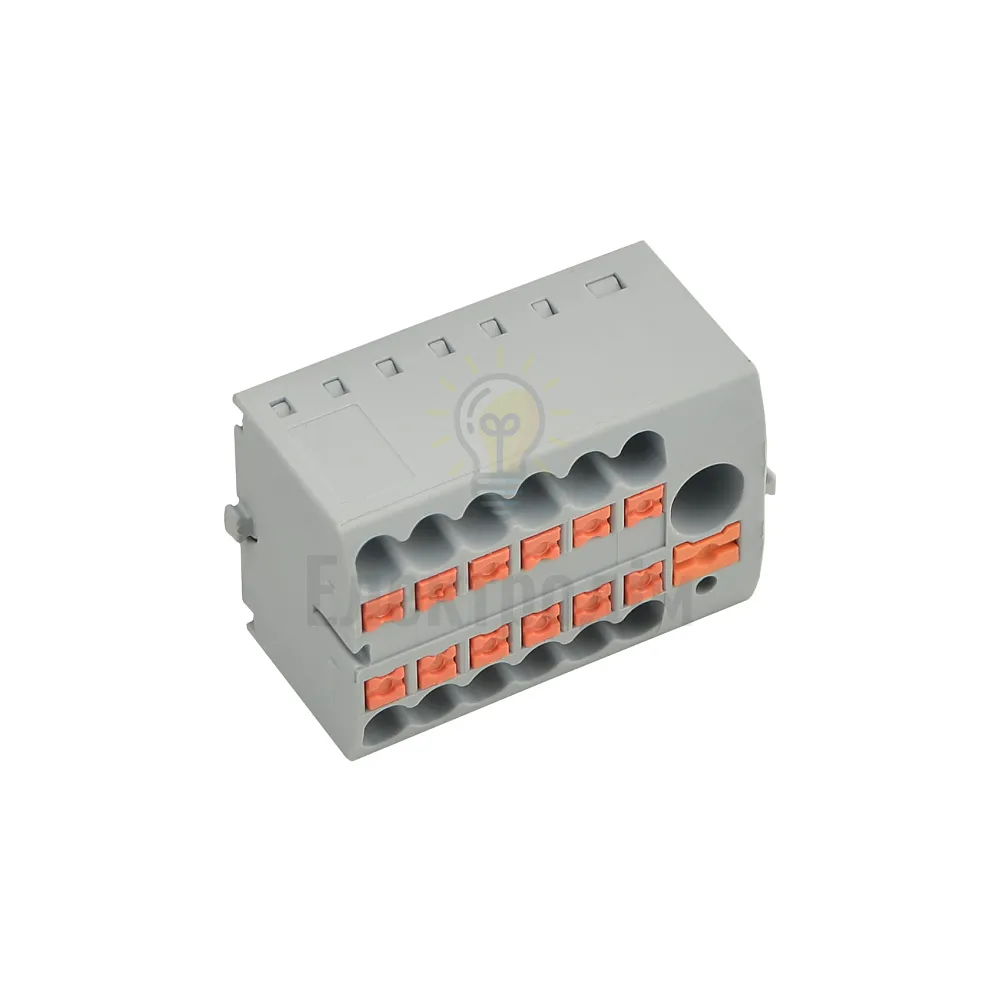

Розподільчий клемний блок DTB-12 A0130010156

Розподільчий клемний блок DTB-12 (затискний знімний розгалужувальний), IP20, 41A/24A, 690V, арт. A0130010156

Розподільчий клемний блок DTB-12 призначений для безгвинтового з’єднання та розгалуження (розподілу) мідних провідників однакових або різних перерізів у розподільчих щитах, шафах керування та монтажних панелях. Формат розподілу «1 підвід → кілька відгалужень» дозволяє акуратно організувати групові лінії та скоротити кількість проміжних з’єднань у щиті.

Клемний блок має фронтальний спосіб підключення провідників (не боковий), що спрощує візуалізацію підвідних ліній та ліній розгалуження. Через сервісний отвір передбачена оперативна діагностика контактів вимірювальними щупами. Бокові замки дозволяють з’єднувати клемники між собою у блок без додаткових інструментів. Встановлення на DIN-рейку 35 мм або монтажну панель виконується через адаптери (постачаються окремо): тип A (горизонтальний монтаж), тип B (вертикальний), або фланцеве (гвинтове) кріплення на панель.

Основні характеристики



Тип клемника: затискний знімний розгалужувальний



Модель: DTB-12



Кількість контактів: 12 (розгалуження) + 1 (підвід)



Номінальний струм Ie: головний 41 А; відгалуження 24 А



Номінальна напруга Ue: AC 690 В



Ступінь захисту: IP20



Діапазон перерізів (відгалуження): одножильні 0,2…4 мм²; багатожильні 0,2…2,5 мм²



Діапазон перерізів (підвід): одножильні 0,5…10 мм²; багатожильні 0,5…6 мм²



Переваги


• Безгвинтовий затискний монтаж провідників.


• Кнопка важеля для звільнення проводу із затискного контакту.


• Сервісний отвір для швидкої діагностики контактів щупами.


• Фронтальне підключення для зручної організації проводів у щиті.


• Бокові замки для з’єднання клемників у блок без інструментів.


• Корпус із поліаміду, матеріал не підтримує горіння.



Сфери застосування


• Розподільчі щити та щити освітлення (розгалуження групових ліній).


• Шафи керування та автоматики (допоміжні кола, розводка сигналів/живлення).


• Монтажні панелі та клемні збірки з розподілом підвідної лінії.
