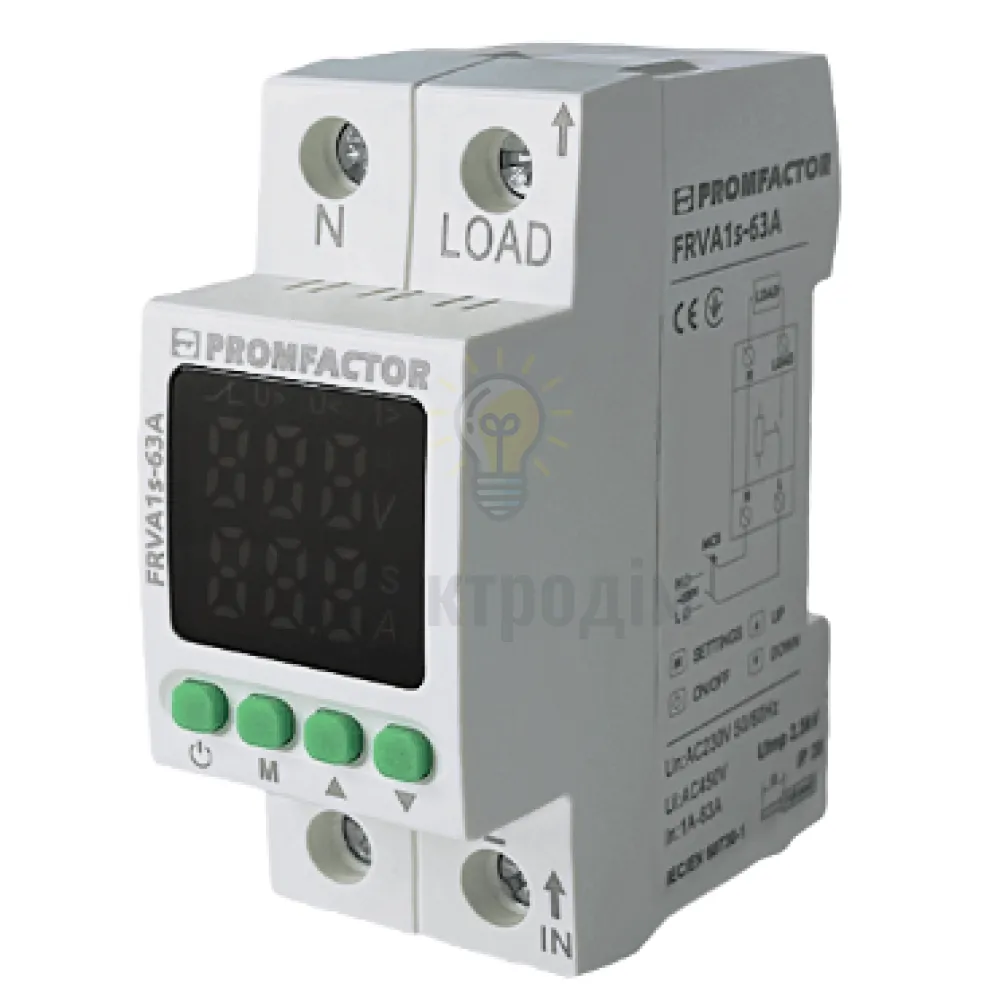

Промфактор Однофазне реле контролю напруги FRVA1S-63A

Однофазне реле контролю напруги та струму Promfactor FRVA1S-63A з термозахистом

Шукаєте комплексне, інтелектуальне та надійне рішення для захисту всієї побутової чи офісної електротехніки від аварійних ситуацій у мережі 220 В? Багатофункціональне цифрове реле контролю напруги, струму та температури Promfactor FRVA1S-63A — це сучасний пристрій захисту нового покоління, який поєднує в одному компактному корпусі функції відсікача напруги, обмежувача потужності (надструму) та термореле.

Пристрій призначений для безперервного моніторингу параметрів однофазної електричної мережі та миттєвого відключення навантаження у разі виходу напруги за безпечні межі, виникнення струмового перевантаження, короткого замикання або небезпечного перегріву контактних клем. Завдяки потужному силовому реле на 63 А (з здатністю витримувати піковий струм до 80 А протягом 10 хвилин) та високоточному мікропроцесорному керуванню, FRVA1S-63A гарантує абсолютну безпеку ваших електроприладів: холодильників, пральних машин, інверторів, кондиціонерів, ТВ та чутливої електроніки.

Ключові переваги та технологічні особливості FRVA1S-63A:


• Повний потрійний захист (3-в-1): Одночасний контроль напруги ($U$), струму навантаження ($I$) та внутрішньої температури клемних затискачів ($t^\circ\text{C}$).


• Вбудований термозахист ($70\dots80^\circ\text{C}$): Інтегрований датчик температури запобігає розплавленню корпусу та пожежі у разі поганого затягування жил кабелю чи ослаблення гвинтового контакту.


• Висока комутаційна здатність: Номінальний струм 63 А (13.9 кВт) з можливістю короткочасного перевантаження до 80 А.


• Інформативний рідкокристалічний LCD-дисплей: Одночасно відображає поточні значення напруги та струму у реальному часі, а також таймери затримки.


• Гнучке налаштування часових затримок: Захищає компресорне обладнання (холодильники, кондиціонери) від повторного частого пуску завдяки регульованому часу затримки увімкнення ($1\dots300\text{ с}$).


• Журнал та опитування несправностей: Можливість перегляду причин останнього аварійного спрацювання (перенапруга, зниження напруги, надструм).


• Підвищена термостійкість та пожежобезпечність: Корпус виготовлений із самозагасаючого пластмасового матеріалу, стійкого до високих температур.


• Енергонезалежна пам'ять: Усі занотовані користувачем налаштування зберігаються навіть після повного знеструмлення мережі.

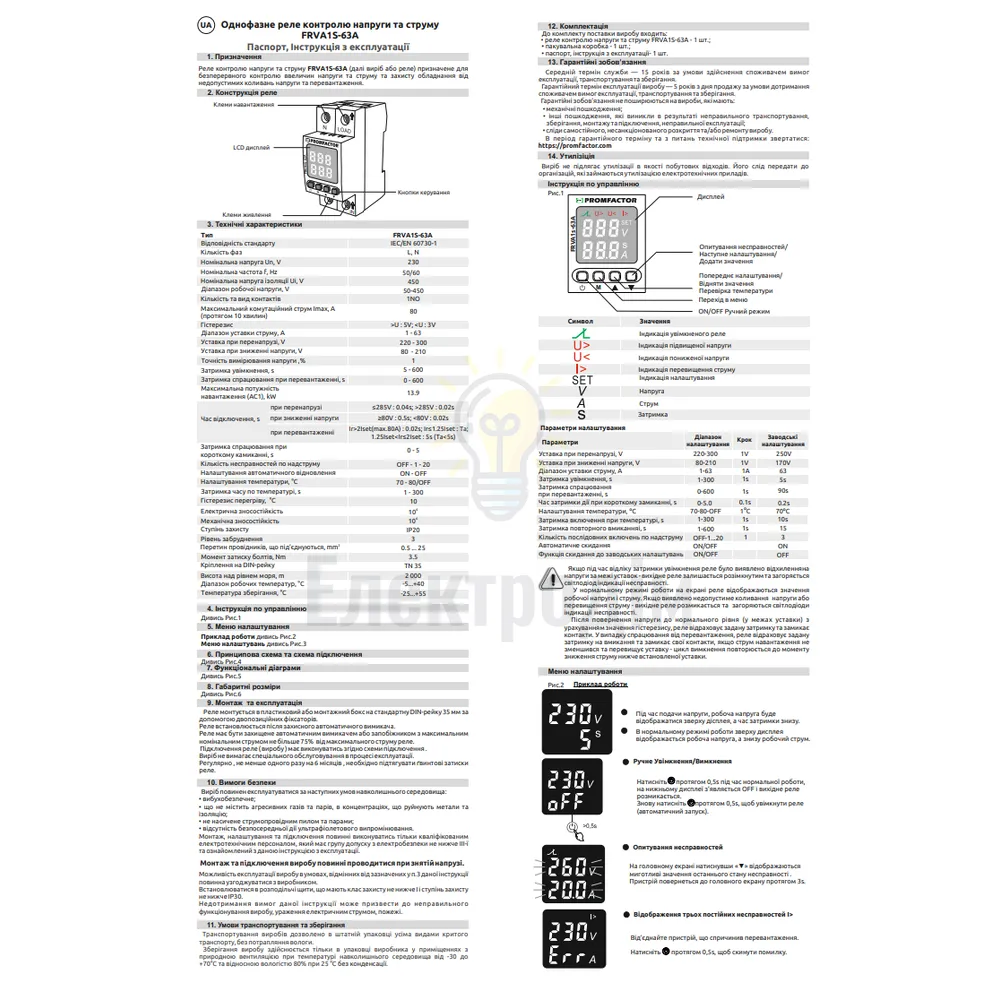

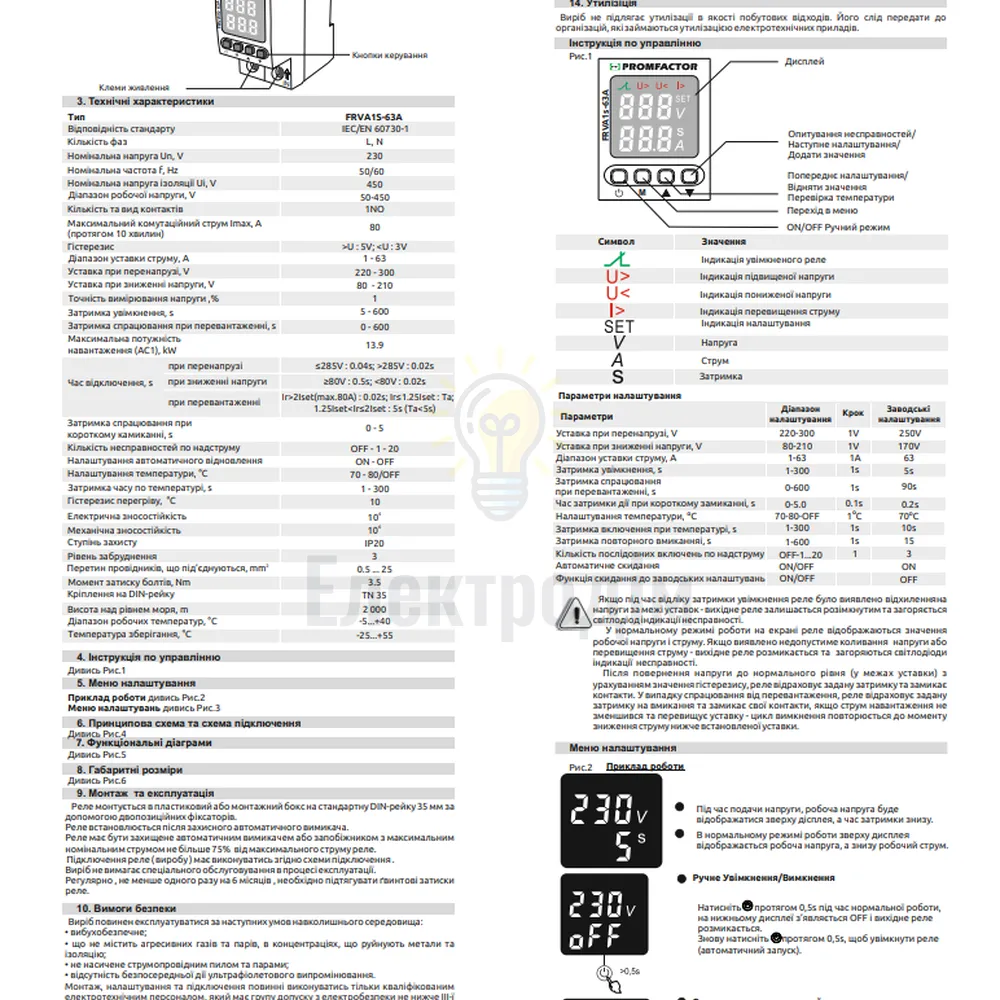

Інструкція з керування та налаштування меню

Керування реле здійснюється за допомогою 4 функціональних кнопок на передній панелі:


• Кнопка «M» (Меню): Утримання $> 2\text{ с}$ — вхід у меню налаштувань. Коротке натискання — збереження параметра та перехід до наступного пункту.


• Кнопки «▲» та «▼»: Зміна значень параметрів, навігація за програмою, перегляд журналу несправностей («▼») та перевірка поточного значення температури («▲»).


• Кнопка «⚙» (Налаштування/Живлення): Натискання протягом $0.5\text{ с}$ у робочому режимі дозволяє вручну вимкнути або увімкнути навантаження (режим ON/OFF). Також використовується для скидання помилок після 3-х послідовних спрацювань по надструму.

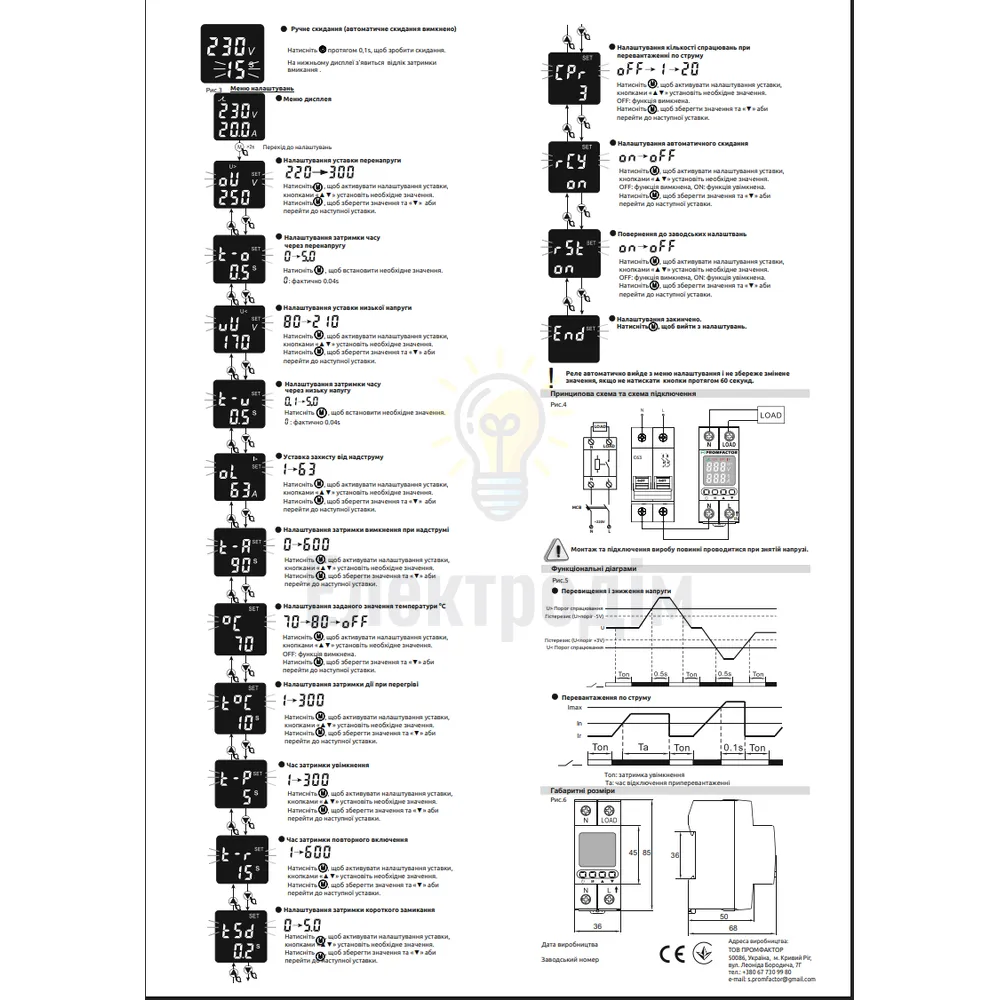

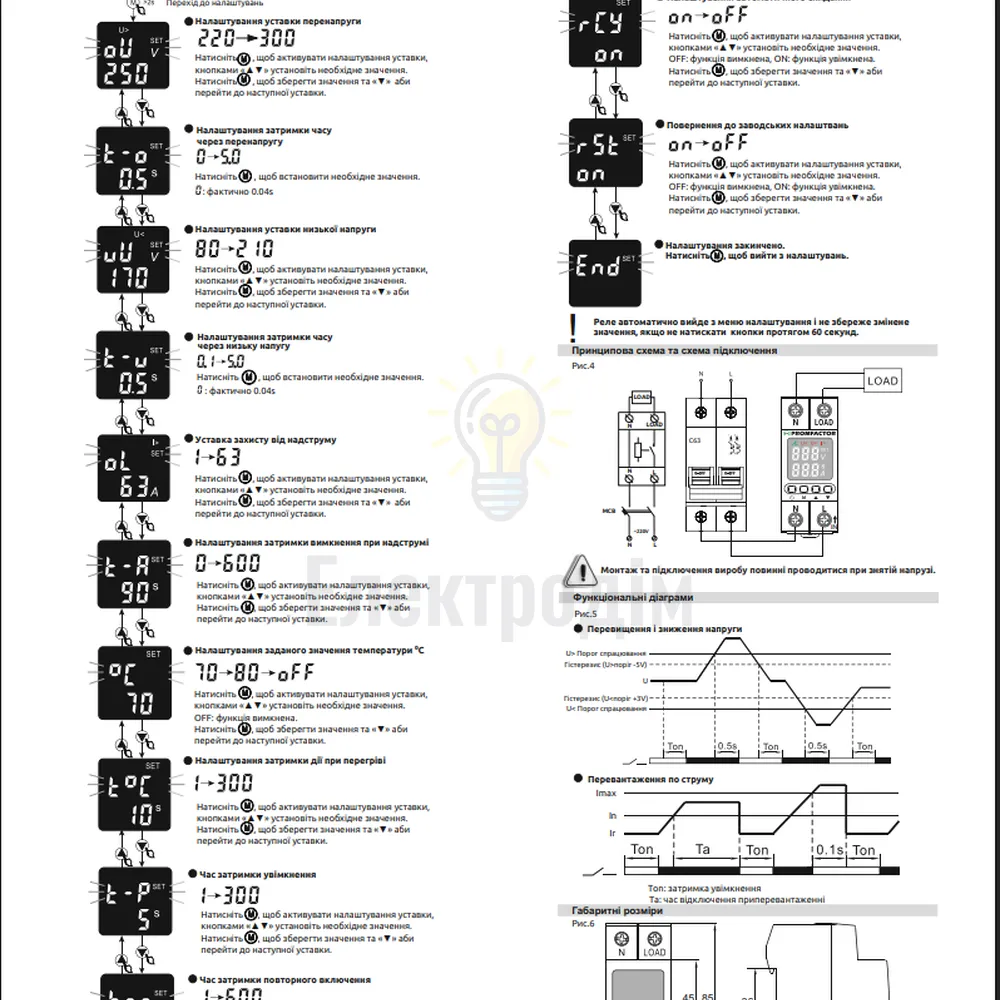

Покрокове меню параметрів (коди на екрані):


1. OU (Over Voltage): Уставка верхньої межі напруги ($220\dots300\text{ В}$, заводське: $250\text{ В}$).


2. t-O: Час затримки вимкнення при перенапрузі ($0\dots5.0\text{ с}$, заводське: $0.5\text{ с}$).


3. UU (Under Voltage): Уставка нижньої межі напруги ($80\dots210\text{ В}$, заводське: $170\text{ В}$).


4. t-U: Час затримки вимкнення при зниженні напруги ($0.1\dots5.0\text{ с}$, заводське: $0.5\text{ с}$).


5. OL (Over Load): Обмеження максимального струму ($1\dots63\text{ А}$, заводське: $63\text{ А}$).


6. t-A: Час затримки вимкнення при струмовому перевантаженні ($0\dots600\text{ с}$, заводське: $90\text{ с}$).


7. °C: Поріг спрацювання термозахисту ($70\dots80^\circ\text{C}$ або OFF, заводське: $70^\circ\text{C}$).


8. t°C: Затримка увімкнення після остигання клем ($1\dots300\text{ с}$, заводське: $10\text{ с}$).


9. t-P: Час затримки первинного ввімкнення при подачі живлення ($1\dots300\text{ с}$, заводське: $5\text{ с}$).


10. t-r: Час затримки повторного автоввімкнення після аварії ($1\dots600\text{ с}$, заводське: $15\text{ с}$).


11. tSd: Затримка дії при короткому замиканні ($0\dots5.0\text{ с}$, заводське: $0.2\text{ с}$).


12. CPr: Кількість повторних спроб ввімкнення при надструмі ($OFF, 1\dots20$, заводське: $3$).


13. rCy: Автоматичне скидання циклу повторних увімкнень (ON / OFF, заводське: ON).


14. rSt: Скидання всіх налаштувань до заводських (ON / OFF, заводське: OFF).


15. End: Вихід із меню зі збереженням значень.

Примітка: Якщо протягом 60 секунд не натиснуто жодної кнопки, пристрій автоматично повернеться до головного екрана без збереження непідтверджених змін.

Рекомендації з монтажу та експлуатації:

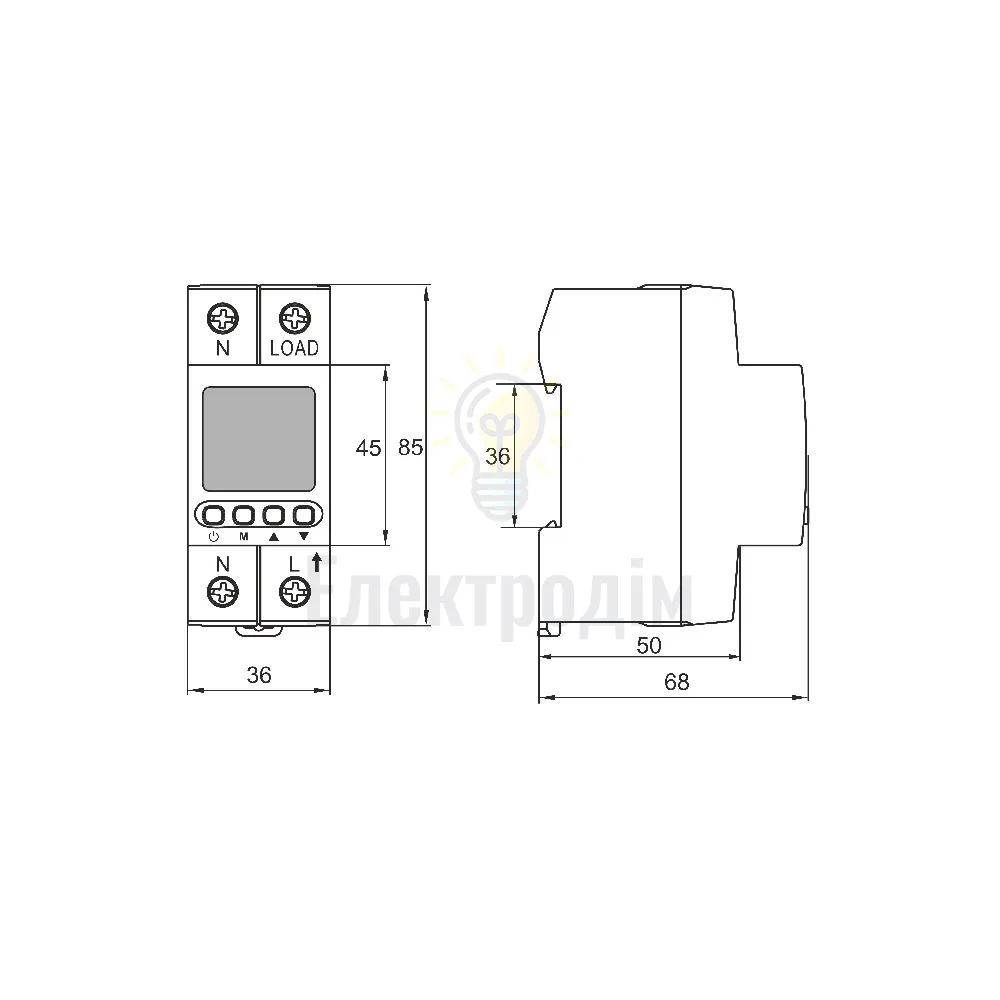

• Реле монтується у розподільчий щит на стандартну DIN-рейку 35 мм (займає 2 модулі — 36 мм).


• Правило захисту: Встановлюється ПІСЛЯ ввідного автоматичного вимикача. Номінал автомата захисту не повинен перевищувати 75% від номіналу реле (рекомендований автомат — 40А або 50А).

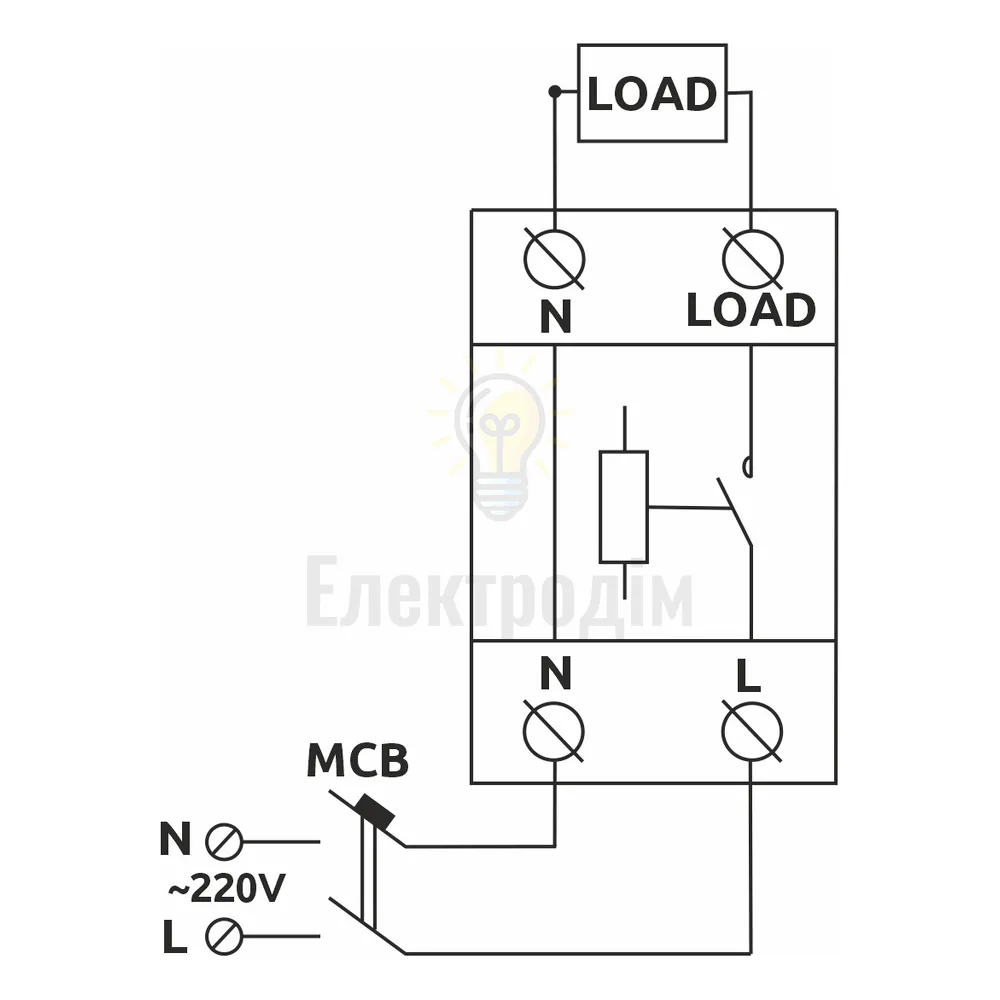

• Підключення проводів: Вхід живлення (Фаза $L$ та Нуль $N$) підключається до НИЖНІХ клем. Вихід на навантаження ($N$ та $LOAD$) знімається з ВЕРХНІХ клем.


• Обслуговування: Регулярно, не менше 1 разу на 6 місяців, обов'язково перевіряйте та підтягуйте гвинтові затискачі (момент затяжки 3.5 Нм) для запобігання перегріву.

З цим товаром також купують: автоматичні вимикачі Promfactor, пристрої захисного відключення (ПЗВ / ПЗВ-Діф), розподільчі щити на DIN-рейку, мостові з'єднувальні шини (Comb busbar) та кабель ВВГнг-LS.

Часті запитання про реле Promfactor FRVA1S-63A:

Що робити, якщо на дисплеї блимає аварія по струму $I>$ і реле не вмикається?

Це означає, що спрацював захист від 3-разового перевищення струму. Від'єднайте потужний прилад, який спричинив перевантаження, і натисніть кнопку «⚙» на $0.5\text{ с}$ для ручного скидання помилки.

Чи можна використовувати це реле без підключення нуля?

Ні, для роботи власної схеми вимірювання та живлення мікропроцесора реле обов'язково потребує підключення робочого нуля ($N$).
