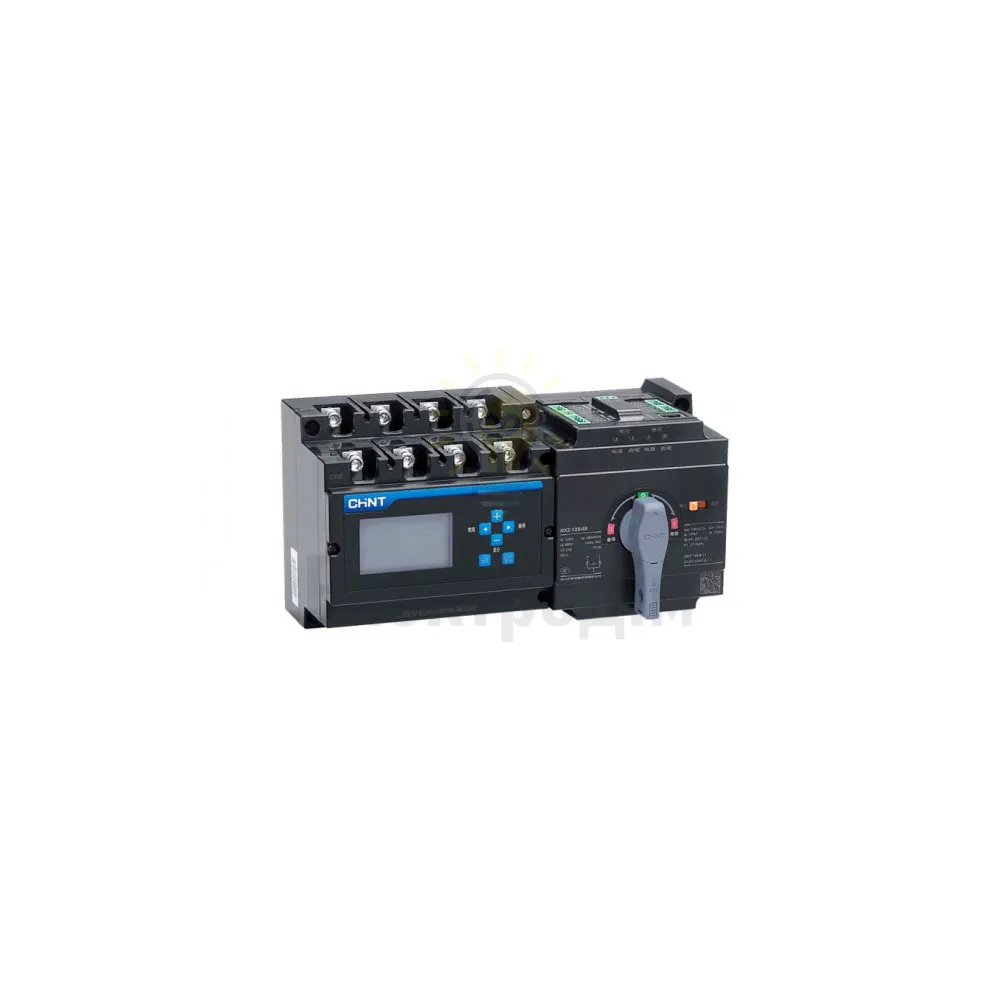

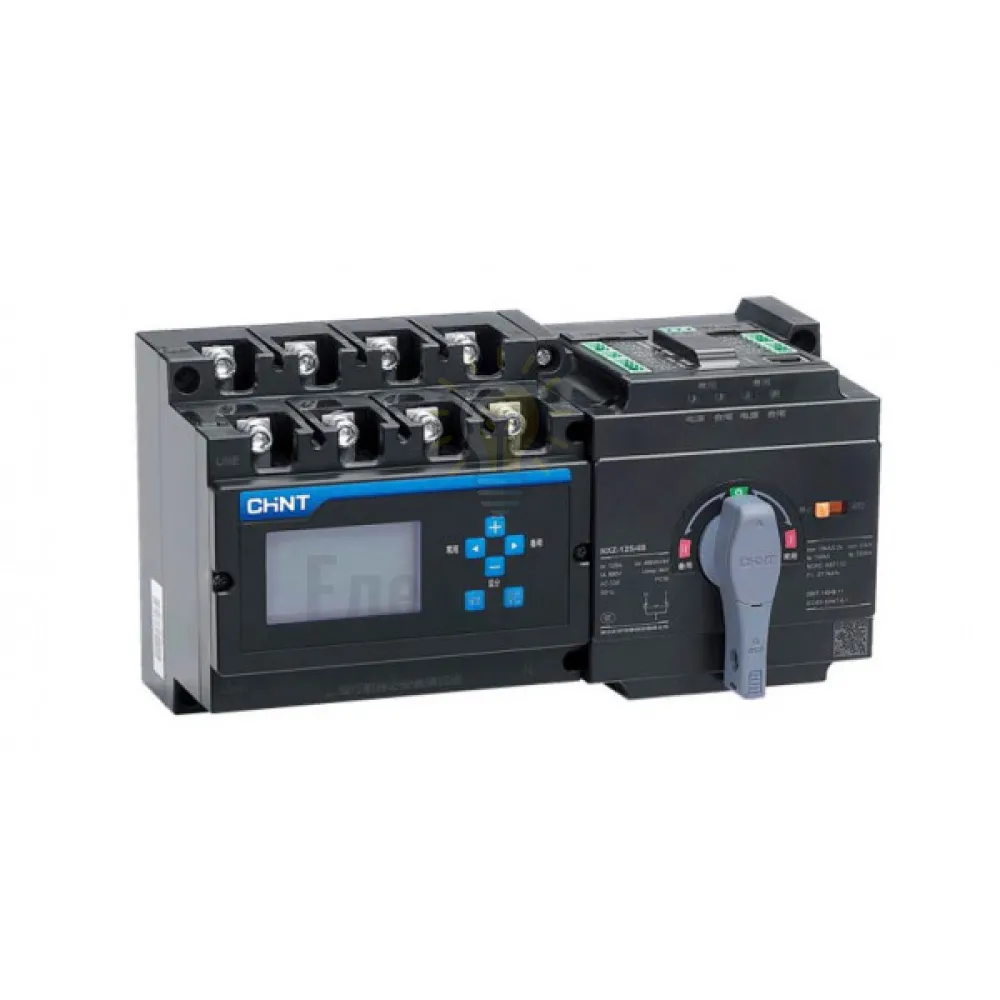

Моноблочний пристрій АВР NXZ-80/4A 80A 98133

Детальний опис моноблочного пристрою АВР CHINT NXZ-125/4A 80A

        Моноблочний пристрій автоматичного введення резерву (АВР) CHINT серії NXZ — це інтегроване рішення для забезпечення безперебійного електропостачання об'єктів. Пристрій поєднує в собі силові комутаційні апарати, мікропроцесорний блок керування та електропривод в одному корпусі. На відміну від збірок на контакторах, NXZ займає значно менше місця в щиті та виключає помилки при монтажі складних схем керування.


Функціональні можливості та алгоритм роботи

        Система здійснює безперервний моніторинг параметрів основної та резервної ліній живлення. Пристрій автоматично ініціює перемикання навантаження у наступних випадках:



• Повне зникнення напруги на одній або декількох фазах основного вводу.


• Вихід напруги за встановлені верхню або нижню межі (захист від стрибків та просідань).


• Помилка чергування фаз або обрив нульового провідника.



        Після відновлення параметрів на основному вводі, АВР автоматично повертає навантаження на пріоритетну лінію з попередньо налаштованою затримкою часу (для виключення реакції на короткочасні коливання).


Режими керування та безпека

        Пристрій підтримує три режими роботи, що перемикаються на лицьовій панелі:



1. Автоматичний режим: перемикання відбувається без втручання персоналу згідно з логікою контролера.


2. Ручний режим: керування положенням силових контактів за допомогою спеціальної рукоятки (йде в комплекті).


3. Блокування: пристрій вимикає обидва джерела живлення та блокує будь-які перемикання, що необхідно для проведення регламентних робіт на лінії.



        Механічне та електричне блокування гарантують неможливість зустрічного ввімкнення двох ліній живлення одночасно.


Сфери застосування та інтеграція

        Завдяки вбудованому інтерфейсу зв'язку та можливості керування сухими контактами, CHINT NXZ-125/4A ідеально підходить для:



• Приватного сектору: автоматизація перемикання між основною мережею та бензиновим або дизельним генератором. Пристрій має спеціальні контакти для подачі сигналу на запуск генератора.


• Комерційних об'єктів: забезпечення живлення серверних кімнат, систем відеоспостереження, охоронної та пожежної сигналізацій.


• Виробництва: захист технологічних ліній, де зупинка живлення може призвести до браку продукції або пошкодження обладнання.
