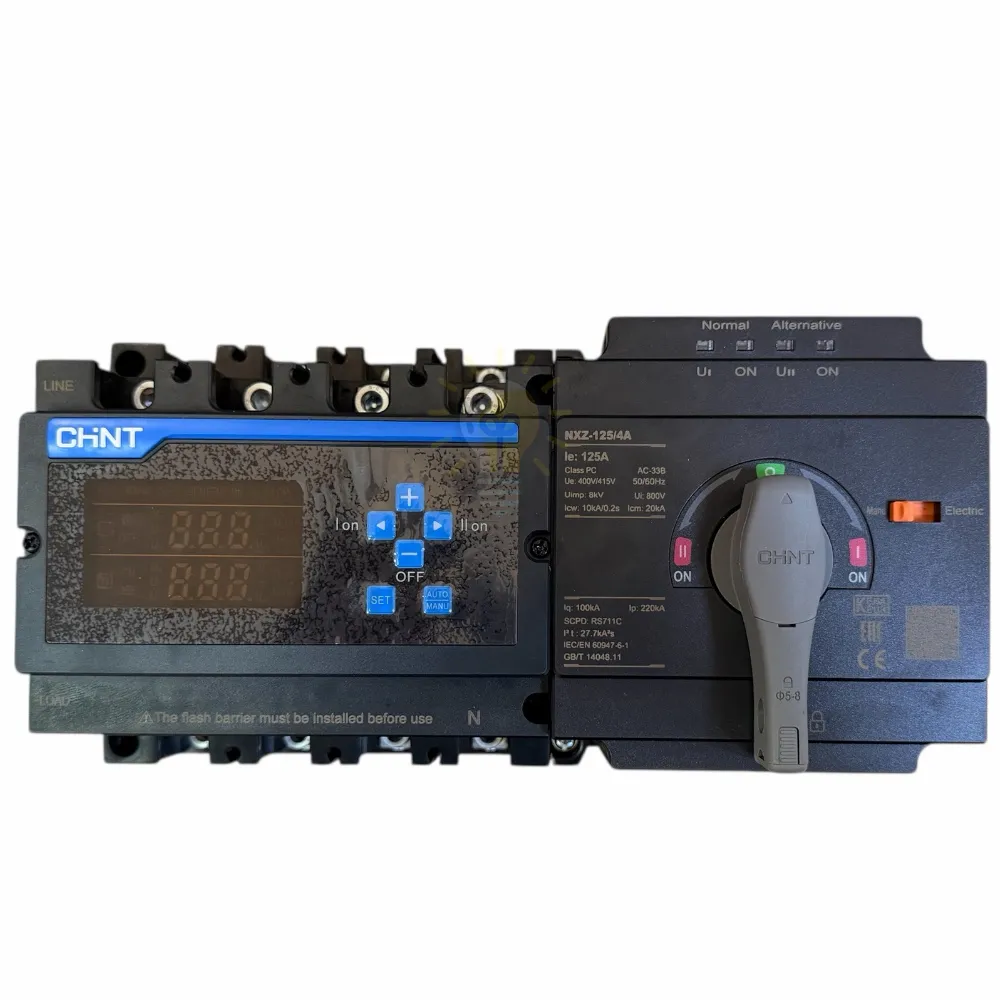

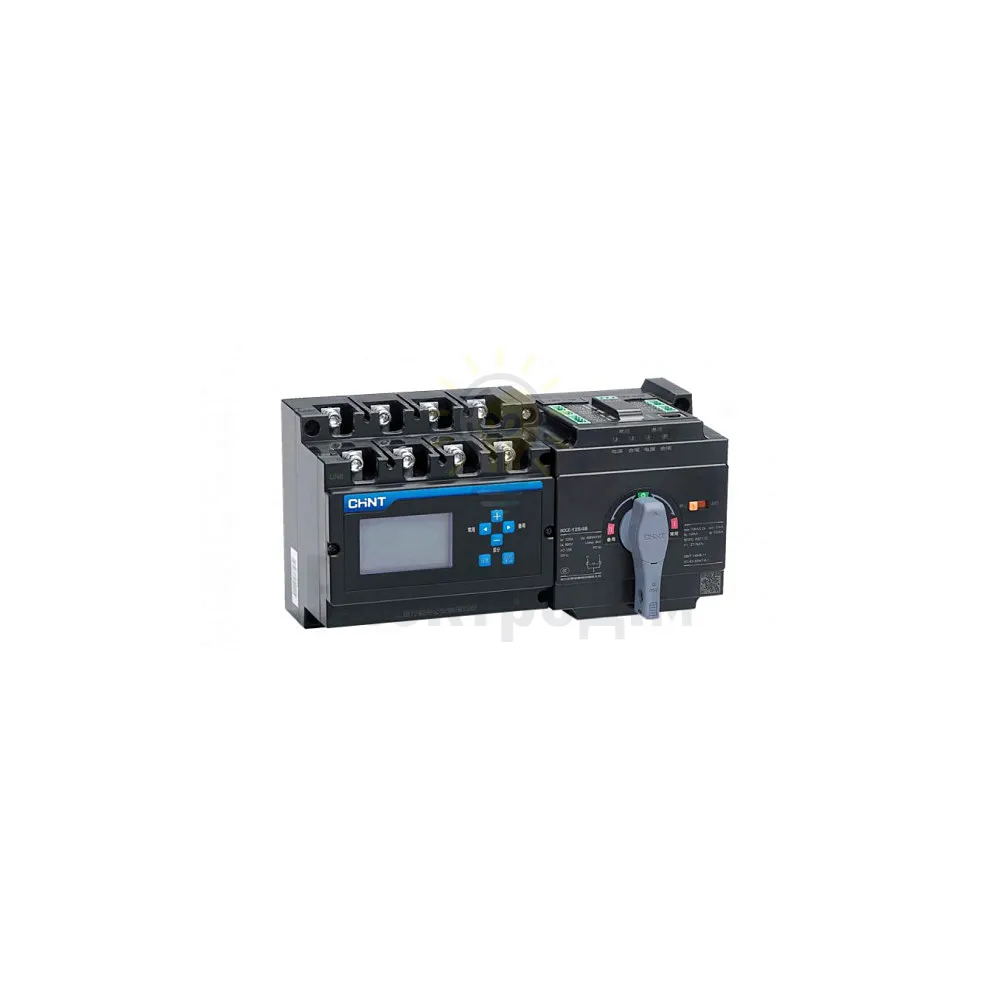

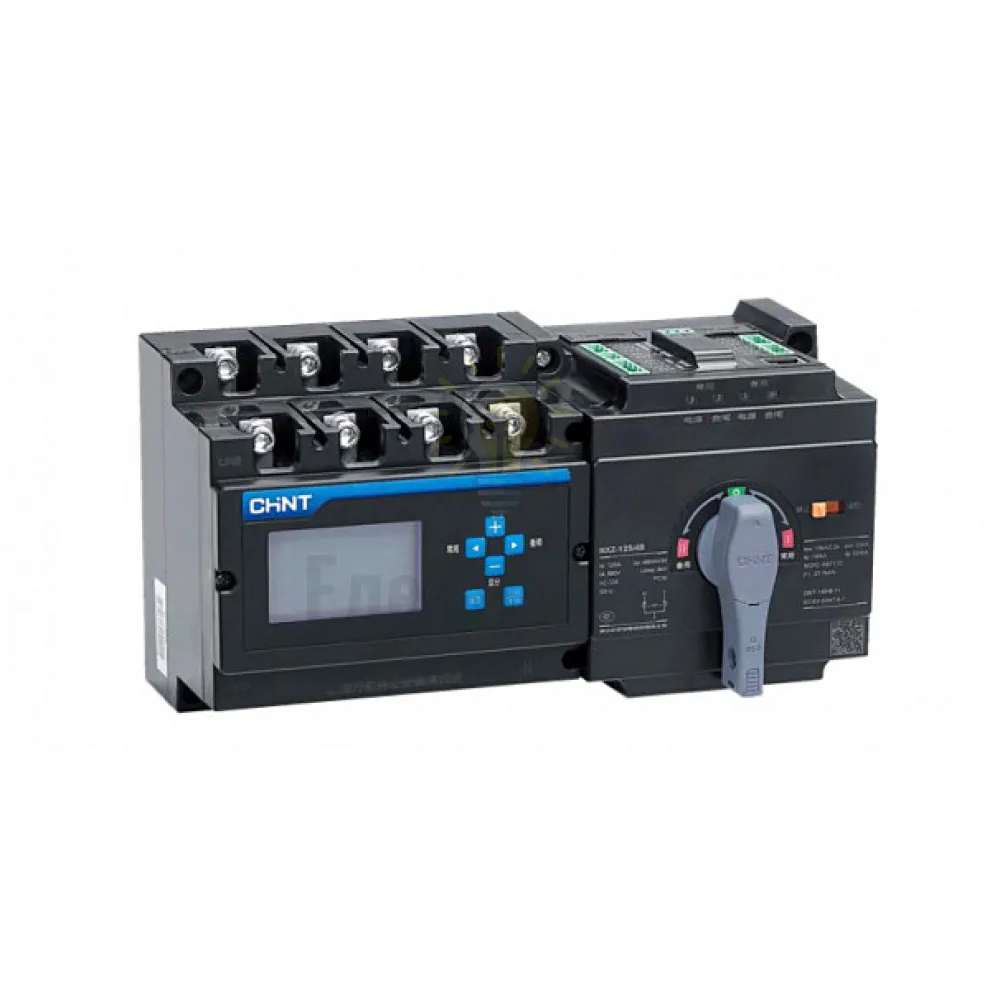

Моноблочний пристрій АВР NXZ-125/4A 125A 98134



Детальний опис моноблочного пристрою АВР CHINT NXZ-125/4A 125A



        Моноблочний пристрій автоматичного введення резерву (АВР) CHINT серії NXZ — це професійне інтегроване рішення для забезпечення безперебійного електропостачання об'єктів з високим споживанням потужності. Пристрій об'єднує силові комутаційні апарати, мікропроцесорний блок керування та електропривод в одному компактному корпусі. Модель на 125А дозволяє комутувати навантаження загальною потужністю до 82 кВт (при 400В).




Функціональні можливості та алгоритм роботи



        Система здійснює безперервний моніторинг параметрів основної та резервної ліній живлення за трьома фазами. Пристрій автоматично ініціює перемикання навантаження у наступних випадках:





• Повне зникнення напруги на одній або декількох фазах основного вводу.


• Вихід напруги за встановлені верхню або нижню межі (захист від перенапруги та «просідань»).


• Помилка чергування фаз, перекіс фаз або обрив нульового провідника.





        Після відновлення стабільних параметрів на основному вводі, АВР автоматично повертає навантаження на пріоритетну лінію з налаштованою затримкою часу, що запобігає реакції на короткочасні перешкоди в мережі.




Режими керування та безпека



        Пристрій підтримує три режими експлуатації:





1. Автоматичний режим: повна автоматизація процесів згідно з налаштуваннями контролера.


2. Ручний режим: примусове керування положенням контактів за допомогою комплектної рукоятки (необхідно для пусконалагоджувальних робіт).


3. Блокування: фізичне роз'єднання обох джерел живлення для безпечного сервісного обслуговування щитової.





        В конструкції реалізовано надійне механічне та електричне блокування, що повністю виключає ризик одночасного замикання двох незалежних ліній живлення.




Сфери застосування



        Завдяки високому номінальному струму у 125А та можливості керування сухими контактами, дана модель застосовується у:





• Комерційному секторі: торгові центри, готелі, офісні будівлі та медичні заклади.


• Автоматизації генерації: ідеально підходить для роботи в парі з потужними дизель-генераторами (має контакти для дистанційного запуску/зупинки ДГУ).


• Промисловості: живлення цехів, насосних станцій та систем вентиляції, де перерва в електропостачанні є критичною.
