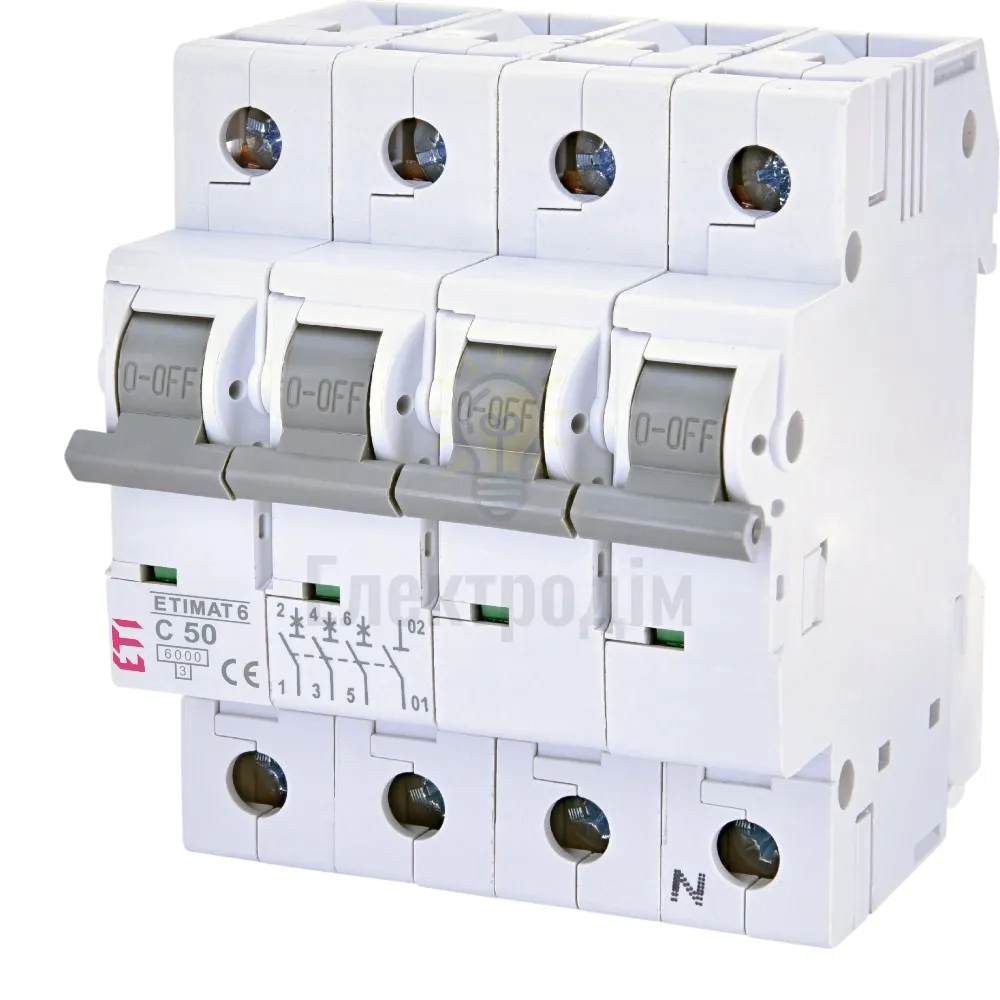

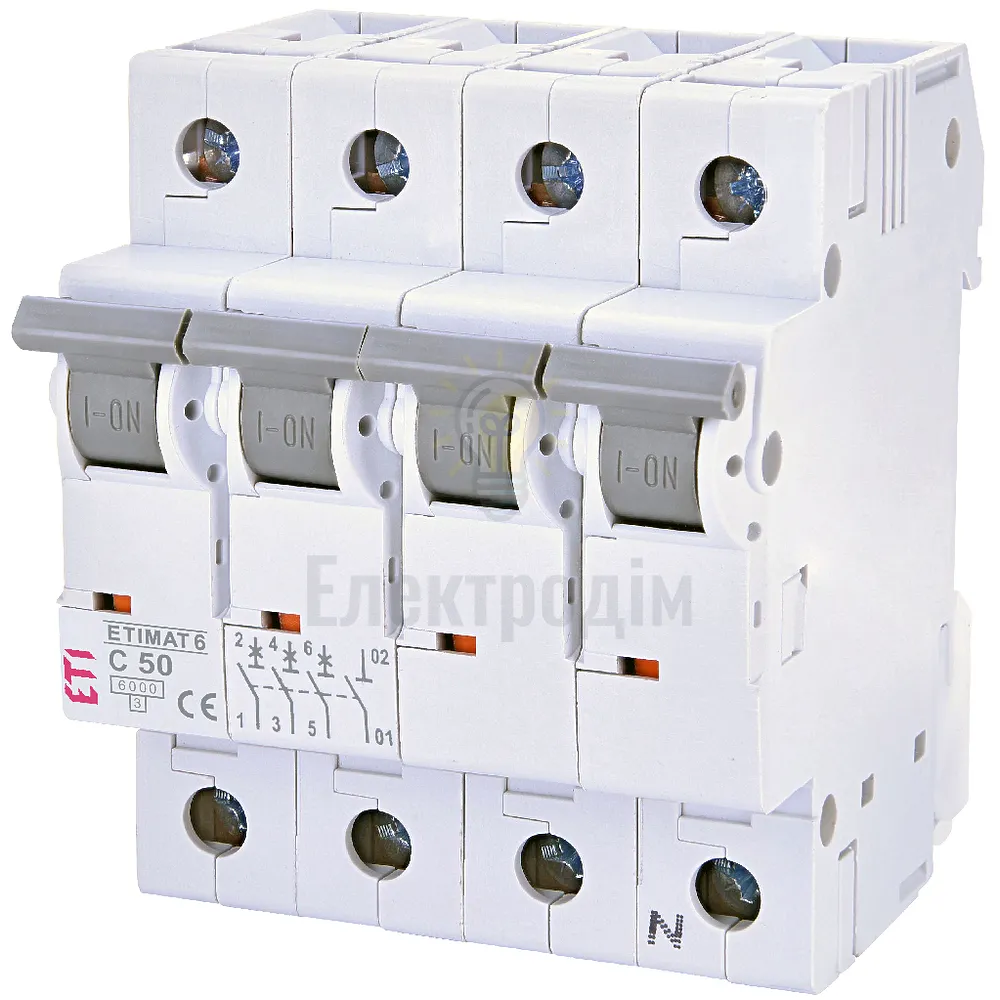

Авт. вимикач ETIMAT 6 3p+N C 50А (6 kA) 2146521

Автоматичний вимикач ETI ETIMAT 6 3p+N C 50А (2146521) — надпотужний магістральний трифазний захист із безпечним розривом робочої нейтралі

Чотириполюсний автоматичний вимикач ETI на 50 Ампер із класичною характеристикою спрацювання «C» — це спеціалізований захисний апарат підвищеної потужності, виготовлений за суворими європейськими стандартами. Головна конструктивна особливість моделі з маркуванням «3p+N» полягає в наявності окремого четвертого полюса для підключення робочого нуля (нейтралі). Цей пристрій вручну та автоматично керує живленням і монтується як головний ввідний або секційний апарат у розподільчих щитах великих приватних будинків, заміських котеджів, комерційних офісів, СТО та виробничих майстерень, де необхідно забезпечити повне гальванічне ізолювання всього об'єкта або окремої навантаженої магістралі від зовнішньої мережі разом із нульовим провідником.

Сфера застосування та яке обладнання захищає автомат 3p+N на 50А з кривою «C»?

Завдяки здатності стабільно витримувати високе робоче сумарне навантаження до 33 кВт (до 11 кВт на кожну фазу) та наявності захищеного розриву нейтралі, цей вимикач орієнтований на захист головних магістральних вузлів електромережі:


• Ввідний автомат для систем із генераторами, інверторами та СЕС — обов'язковий елемент при побудові схем автоматичного чи ручного перемикання живлення (мережа / генератор / сонячна станція). Комутація робочого нуля «N» дозволяє повністю уникнути зустрічних струмів та виключає появу небезпечного потенціалу на нейтралі автономного джерела енергії.


• Потужні трифазні опалювальні системи — індивідуальне безпечне підключення промислових електричних котлів опалення, великих ТЕНів, сушильних камер та проточних водонагрівачів високої продуктивності, що працюють від мережі 380В.


• Промислове кліматичне та насосне обладнання — надійний захист вентиляційних систем великих площ, компресорів, підйомників, верстатів та потужних свердловинних насосних станцій із помірними пусковими струмами. Триполюсна конструкція з нейтраллю гарантує, що аварія на будь-якій фазі призведе до миттєвого розриву всієї лінії, рятуючи обмотки двигунів від перекосу фаз.


• Об'єкти з підвищеними вимогами до безпеки (дерев'яні та каркасні споруди) — де повне знеструмлення лінії разом із нульовим провідником суттєво знижує ризик виникнення пожежі через витоки струму чи пошкодження ізоляції живильного кабелю великого перерізу.

У чому практична вигода та технічна безпека виконання «3p+N» на 50А?

У звичайних триполюсних автоматах нульовий дріт заводиться на шину напряму, повз комутаційний апарат. Проте у разі аварій у зовнішній мережі («відгорання нуля» на підстанції або на лінії електропередач) на нейтралі споживача може з'явитися небезпечна висока напруга. Виконання «3p+N» дозволяє автомату синхронно розривати як фази, так і нуль, повністю захищаючи внутрішню мережу об'єкта.

При цьому механізм ETI спроектований за випереджальним принципом: контакт нейтралі при увімкненні замикається на частки секунди раніше за фазні контакти, а при вимкненні розмикається пізніше за них. Це повністю запобігає виникненню вкрай небезпечного явища «обриву нуля» всередині самого щита під час комутацій, захищаючи підключену однофазну техніку об'єкта від руйнівної перенапруги (появи 380В у розетках 220В).

Універсальність кривої «C» та європейська надійність:

Характеристика відключення «C» дозволяє автомату ігнорувати помірні стартові стрибки струму, які виникають у момент запуску компресорів холодильників, кондиціонерів або двигунів насосів, реагуючи виключно на реальні аварійні ситуації — короткі замикання та тривалі теплові перевантаження кабелю.

Корпус пристрою має ширину 4 модулі (72 мм), виготовлений із високоякісного термостійкого пластику, що не підтримує горіння, та обладнаний повноцінними дугогасильними камерами на кожному полюсі. Це забезпечує ефективне теплове розсіювання, запобігає внутрішньому перегріву суміжних модулів та суттєво підвищує загальний робочий ресурс пристрою під постійним високим силовим навантаженням. Потужні посилені затискачі забезпечують надійний та щільний притиск жил кабелю великого перерізу, а номінальна вимикальна здатність у 6 кА гарантує стійкість апарату до жорстких струмів замикання, забезпечуючи максимальну пожежну безпеку об'єкта протягом багатьох років.
