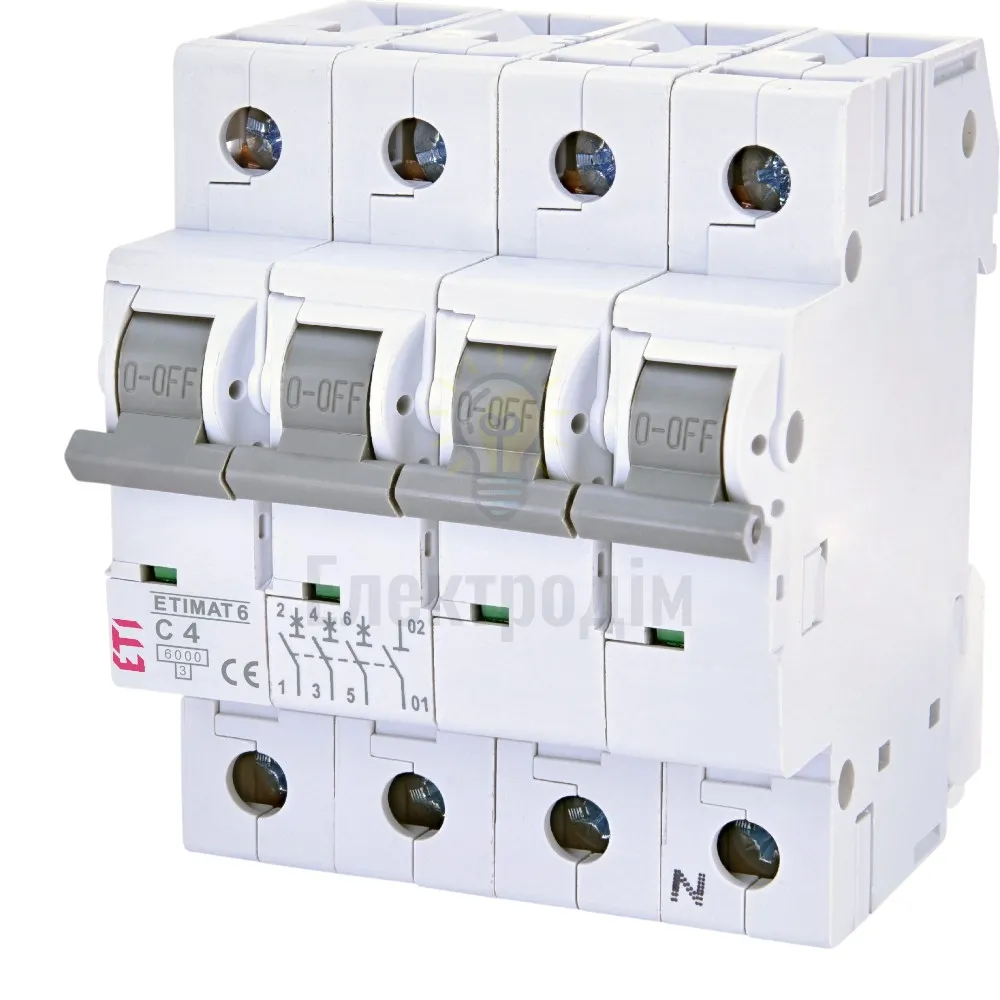

Авт. вимикач ETIMAT 6 3p+N C 4A (6kA) 2146510

Автоматичний вимикач ETI ETIMAT 6 3p+N C 4А (2146511) — високоточний трифазний захист автоматики з безпечним розривом нейтралі

Чотириполюсний автоматичний вимикач ETI на 4 Ампера із класичною характеристикою спрацювання «C» являє собою спеціалізоване захисне обладнання європейської якості для трифазних мереж (380В/400В). Головна конструктивна особливість моделі з маркуванням «3p+N» полягає в наявності окремого четвертого полюса для підключення робочого нуля (нейтралі). Цей апарат розроблений для точкового захисту малопотужних споживачів, чутливої електроніки та трифазних систем автоматизації, де необхідно забезпечити не просто захист фазних провідників, а й можливість повного гальванічного ізолювання лінії від зовнішньої мережі разом із нульовим провідником.

Сфера застосування та яке обладнання захищає автомат 3p+N на 4А з кривою «C»?

Через свій невеликий точний номінал 4А, що обмежує робочу потужність підключення в межах 2,6 кВт, та наявність захищеного розриву нейтралі, цей вимикач незамінний на таких ділянках:


• Трифазні системи керування та промислова автоматика — захист ліній живлення контролерів (ПЛК), датчиків, реле, таймерів та шаф автоматизації, де критично важливо мати можливість повністю знеструмити весь керуючий вузол разом із загальним нульовим провідником для проведення безпечного сервісного обслуговування.


• Захист малопотужних трифазних двигунів — індивідуальне підключення невеликих промислових вентиляторів, циркуляційних насосів малого об'єму чи виконавчих механізмів запірної арматури. Чотириполюсна конструкція гарантує повне відсікання лінії при аварії, захищаючи делікатні обмотки від перекосу фаз.


• Вузли перемикання та схеми з автономними джерелами енергії — захист слабострумових кіл або блоків узгодження в системах, де використовуються інвертори, генератори чи сонячні станції, де комутація робочого нуля «N» є обов'язковою технічною вимогою для уникнення появи зустрічних потенціалів.


• Вимірювальні прилади та вузли обліку — надійне живлення та захист ліній підключення електронних лічильників електроенергії, аналізаторів мережі та модулів телеметрії.

У чому практична вигода та технічна безпека виконання «3p+N»?

У звичайних автоматах нульовий дріт заводиться на шину напряму. Проте у разі аварій у зовнішній мережі («відгорання нуля» на магістральній лінії) на нейтралі споживача може з'явитися небезпечний потенціал напруги. Виконання «3p+N» дозволяє автомату синхронно розривати як фази, так і нуль, повністю захищаючи внутрішню мережу об'єкта.

При цьому механізм ETI спроектований так, що контакт нейтралі при увімкненні замикається на частки секунди раніше за фазні контакти, а при вимкненні розмикається пізніше за них. Це повністю запобігає виникненню вкрай небезпечного явища «обриву нуля» всередині самого щита під час комутацій, захищаючи підключену однофазну автоматику та блоки живлення від руйнівної перенапруги.

Універсальність кривої «C» та європейська надійність:

Характеристика відключення «C» дозволяє автомату ігнорувати помірні стартові стрибки струму, які виникають у момент увімкнення імпульсних блоків живлення, котушок реле чи малопотужних двигунів, реагуючи виключно на реальні аварійні ситуації — короткі замикання та тривалі теплові перевантаження.

Корпус пристрою має ширину 4 модулі (72 мм), виготовлений із високоякісного термостійкого пластику, що не підтримує горіння, та обладнаний повноцінними дугогасильними камерами на кожному полюсі. Номінальна вимикальна здатність у 6 кА гарантує стійкість апарату до потужних струмів замикання, забезпечуючи стабільну безпеку об'єкта протягом багатьох років.
